认识锚具规格型号

1、锚具根据使用型式可分为两大类：

 （a）张拉端锚具：安装在预应力筋端部且可以在预应力筋的张拉过程中始终对预应力筋保持锚固状态的锚固工具。

 张拉端锚具根据锚固型式的不同还可分为：用于张拉预应力钢绞线的夹片式锚具（YJM），用于张拉高强钢丝的钢制锥形锚（GZM），用于镦头后张拉高强钢丝的墩头锚（DM），用于张拉精轧螺纹钢筋的螺母（YGM）,用于张拉多股平行钢丝束的冷铸镦头锚（LZM）等多种类型。

 （b）固定端锚具：安装在预应力筋端部，通常埋入混凝土中且不用以张拉的锚具，也被称作挤压锚或者P锚。

 预应力筋用锚具的*新标准为：中华人民共和国预应力筋用锚具、夹具和连接器（GB/T 14370-2015），铁道部预应力筋用锚具、夹具和连接器（TB/T3193-2016）。

 2、应用领域

 公路桥梁、铁路桥梁、城市立交、城市轻轨、高层建筑、水利水电大坝、港口码头、岩体护坡锚固、基础加固、隧道矿顶锚顶、预应力网架、地铁、大型楼堂馆所、仓库厂房、塔式建筑、重物提升、滑膜间歇推进、桥隧顶推、大型容器及船舶、轨枕、更换桥梁支座、桥梁及建筑物加固、钢筋工程、防磁及防腐工程（纤维锚具）、碳纤维加固、先张梁场施工、体外预应力工程、斜拉索、悬索等。

3、规格型号

国内普遍采用的锚具规格有：

 （a）M15－N锚具。M代表锚具（锚具汉语拼音第一个字母）；15代表钢绞线的规格为国标公称直径15.20 mm的钢绞线，（我国一般普遍使用的钢绞线强度为1860 MPa级公称直径15.20 mm钢绞线）；-N是指所要穿载的钢绞线根数。

 （b）M13－N锚具。M代表锚具（锚具汉语拼音第一个字母）；13代表钢绞线的规格为公称直径12.70mm的钢绞线，（国外一般普遍使用的钢绞线强度为1860 MPa级公称直径12.70mm钢绞线）；-N是指所要穿载的钢绞线根数。

 4、主要分类

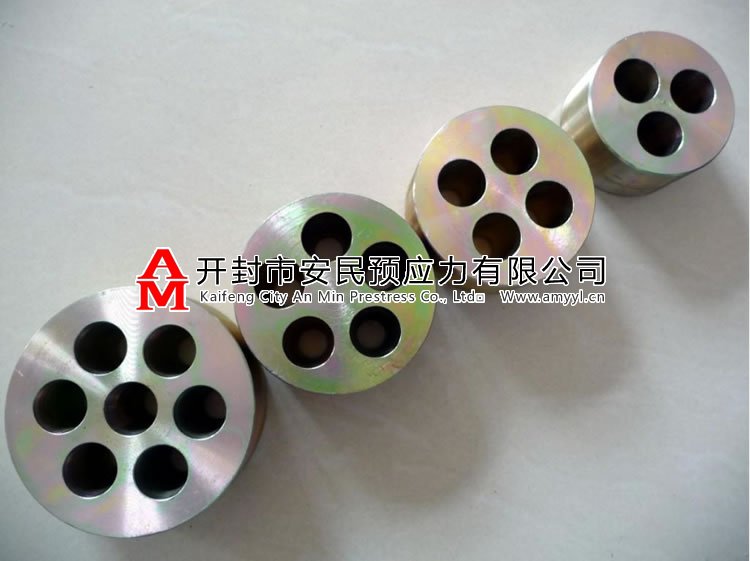

（1）圆形锚具

 规格型号表示为：YJM15-N（YM15-N）或YJM13-N（YM13-N)；此类型锚具具有良好的自锚性能。张拉一般采用穿心式千斤顶。

 （2）扁形锚

 规格型号表示为：BJM15-N(BM15-N)或BJM13-N(BM13-N)（B，扁锚汉语拼音第一个字母，代表扁形锚具的意思）；扁型锚具主要用于桥面横向预应力、空心板、低高度箱梁，使应力分布更加均匀合理，进一步减薄结构厚度。

 （3）握裹式锚具

 （固定端锚具）规格型号表示为：JYM15-N(YMP15-N)或JYM13-N(YMP13-N)；适用于构件端部设计应力大或端部空间受到限制的情况，它使用挤压机将挤压套压结在钢绞线上的一种握裹式锚具，它预埋在混凝土内，按需要排布，混凝土凝固到设计强度后，在进行张拉。

5、补充

后张法预应力筋常用的锚具：

 1）镦头锚具体系是先将钢丝穿过固定端锚板及张拉锚杯中的圆孔，然后利用镦头器对钢丝两端进行镦头，通过张拉锚达到施加预应力的目的；

 2）帮条锚具由帮条和衬板组成。帮条采用与预应力筋同级别的钢筋，衬板采用普通低碳钢的钢板。帮条锚具的三根帮条应成120º均匀布置，并垂直于衬板与预应力筋焊接牢固，如图。帮条焊接亦宜在钢筋冷拉前进行，焊接时需防止烧伤预应力筋。

 3)锥形螺杆锚具。
